您當前位置：行業與產品 >> 水力控制閥系列 >> 消聲緩閉止回閥

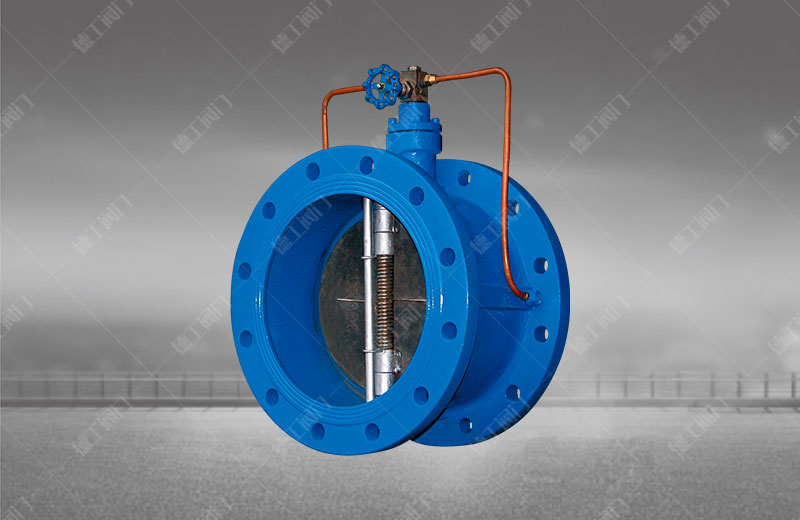

消聲緩閉止回閥
技術參數
產品型號：HH49X，HDH48X,HH46X
公稱壓力：PN1.0～2.5MPa
公稱通徑：DN40～1000mm
緩閉時間：3～60秒
適用介質：清水、污水、海水
適用溫度：0～80℃（如需要，可達200℃）
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP1598
產品詳情

消聲緩閉止回閥特點

       消聲緩閉止回閥可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效的限制破壞性水錘，保證管線的使用安全。微阻緩閉蝶式止回閥具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好的節能效果等特點。



消聲緩閉止回閥主要零件材料

零件名稱 閥體 閥瓣 閥桿、油缸、活塞、彈簧 閥座
材料 鑄鐵、鑄鋼 碳鋼 不銹鋼 丁腈橡膠



消聲緩閉止回閥主要技術參數

型號 公稱壓力 試驗壓力 適用溫度 適用介質 緩閉時間
殼體 密封
HH46X
HDH48X
HH49X 		1.0 1.5 1.1 ≤80℃ 清水、污水、海水 ≤60秒
1.6 2.4 1.76
2.5 3.75 2.75



消聲緩閉止回閥主要外形尺寸

公稱通徑 尺寸 公稱通徑 尺寸
L H H1 L H H1
40 140 200 88 350 290 480 297
50 150 215 98 400 310 550 324
65 170 225 108 450 330 585 351
80 180 235 118 500 350 640 379
100 190 280 130 600 390 720 434
125 200 290 148 700 430 780 491
150 210 310 172 800 470 840 549
200 230 350 210 900 510 990 600
250 250 415 240 1000 550 1050 655
300 270 450 264 1200 630 1210 770
